CINCELES
Esta es una guía fácil para fabricar nuestros primeros cinceles, los dividiremos en juegos y solo haremos los básicos para poder comenzar nuestras prácticas, es muy importante aprender a fabricarlos porque mediante avance nuestro aprendizaje tendremos que crear nuevos cinceles que se ajusten a las necesidades de nuestro trabajo.
Para confeccionar los primeros juegos de cinceles vamos a utilizar varilla de 6 mm de acero plata, usamos este acero por sus propiedades de fácil templado, alta resistencia al desgaste, libre de descarburización superficial.
1° PARTE, CINCELES DE TRAZARComo dije usamos varillas de 6 mm y la cortamos en tramos de 10 a 11 cm, para comenzar vamos a fabricar 2 juegos de 3 cinceles cada uno utilizados para trazar, el resercador (para marcar líneas rectas) y el uñete (para líneas curvas).
RESERCADOR:
Para comenzar vamos a reducir dos laterales perfectamente enfrentados, desde la mitad hacia uno de los extremos (fig. A), es muy importante hacerlo parejo para que nos quede bien centrado y al momento de golpear, el cincel corra bien.
Ahora tomamos dos de los cinceles y reducimos los otros dos laterales, (fig. B) tienen que quedar estas tres medidas 6mm x 2mm / 4,5mm x 1,8mm / 3mm x 1,5mm.
Tomamos el cincel y lo ponemos de forma vertical y al observar la punta tiene que estar perfectamente horizontal.
Una vez que tenemos las tres medidas procedemos a dar forma a las puntas, primero limamos matando el ángulo, (fig. C) tiene que quedar un plano inclinado hacia el centro del cincel, repetimos la acción en el otro ángulo, (fig. D ).
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
IMPORTANTE:Cuando esmerilamos y pulimos la punta, tengamos mucho cuidado de no redondear ni deformarla.
UÑETE:
Para comenzar vamos a reducir dos laterales perfectamente enfrentados, desde la mitad hacia uno de los extremos (fig. A), es muy importante hacerlo parejo para que nos quede bien centrado y al momento de golpear, el cincel corra bien.
Ahora tomamos dos de los cinceles y reducimos los otros dos laterales, (fig. B) tienen que quedar estas tres medidas 6mm x 2mm / 4,5mm x 1,8mm / 3mm x 1,5mm.
Una vez que tenemos las tres medidas procedemos a limar uno de los laterales dando la forma de ½ caña, lo hacemos desde la mitad hacia el extremo, (fig. C).
Tomamos el cincel y lo ponemos de forma vertical y al observar la punta tiene que estar perfectamente horizontal.
Solo falta terminar las puntas y para eso comenzamos por limar el ángulo curvo, (fig. D).
De la misma manera ahora limamos el ángulo recto, (fig. E)
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
IMPORTANTE:Cuando esmerilamos y pulimos la punta, tengamos mucho cuidado de no redondear ni deformarla.
2° PARTE, CINCELES PARA BAJAR
En esta parte vamos a fabricar 5 juegos de 2 cinceles cada uno, utilizados para bajar y texturar el fondo de nuestros trabajos, el Cuadrado liso, Cuadrado liso c/un lado curvo, Cuadrado aspereado, Semilla de melón liso, Semilla de melón aspereado.
.CUADRADO LISO:Reducimos los cuatro lados de forma pareja, desde la mitad hacia uno de los extremos, siempre respetando el eje central, (fig. A).
Los cinceles tienen que quedar de 5mm x 5mm/ 3mm x 3mm (fig. B).
Ahora tomamos el cincel y lo ponemos de forma vertical y al observar la punta tiene que estar perfectamente horizontal.
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
UÑETE:
Para comenzar vamos a reducir dos laterales perfectamente enfrentados, desde la mitad hacia uno de los extremos (fig. A), es muy importante hacerlo parejo para que nos quede bien centrado y al momento de golpear, el cincel corra bien.
Ahora tomamos dos de los cinceles y reducimos los otros dos laterales, (fig. B) tienen que quedar estas tres medidas 6mm x 2mm / 4,5mm x 1,8mm / 3mm x 1,5mm.
Una vez que tenemos las tres medidas procedemos a limar uno de los laterales dando la forma de ½ caña, lo hacemos desde la mitad hacia el extremo, (fig. C).
Tomamos el cincel y lo ponemos de forma vertical y al observar la punta tiene que estar perfectamente horizontal.
Solo falta terminar las puntas y para eso comenzamos por limar el ángulo curvo, (fig. D).
De la misma manera ahora limamos el ángulo recto, (fig. E)
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
IMPORTANTE:Cuando esmerilamos y pulimos la punta, tengamos mucho cuidado de no redondear ni deformarla.
Los cinceles tienen que quedar de 5mm x 5mm/ 3mm x 3mm (fig. B).
Ahora tomamos el cincel y lo ponemos de forma vertical y al observar la punta tiene que estar perfectamente horizontal.
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
IMPORTANTE:Cuando esmerilamos y pulimos la punta, tengamos mucho cuidado de no redondear ni deformarla.
CUADRADO ASPEREADO:
Repetimos los mismos pasos y medidas que el Cuadrado liso, solo sorteamos el pulido de la punta, a este juego vamos a texturar, para ello usamos una lima vieja de grano grueso, sobré la cual golpeamos el cincel con ayuda de un martillo, girándolo sobre su eje, (fig.A).
Para terminar, quitamos la rebaba de los bordes que se formo por los golpes.
CUADRADO LISO C/UN LADO CURVO:
Reducimos los tres lados de forma pareja, desde la mitad hacia uno de los extremos, siempre respetando el eje central, (fig. A).
Los cinceles tienen que quedar de 5mm x 4mm/ 4mm x 3mm (fig.B).
Ahora tomamos el cincel y lo ponemos de forma vertical y al observar la punta tiene que estar perfectamente horizontal.
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
IMPORTANTE:Cuando esmerilamos y pulimos la punta, tengamos mucho cuidado de no redondear ni deformarla.
SEMILLA DE MELÓN LISO:
Para comenzar vamos a reducir dos laterales perfectamente enfrentados, desde la mitad hacia uno de los extremos (fig. A), es muy importante hacerlo parejo para que nos quede bien centrado y al momento de golpear, el cincel corra bien.
Ahora tomamos uno de los cinceles y reducimos los otros dos laterales, (fig. B) tienen que quedar estas dos medidas 6mm x 3mm / 4mm x 2mm.
Una vez que tenemos las dos medidas pasamos a limar los ángulos, como siempre desde el centro hacia el extremo, dando la forma de rombo, el que luego redondeamos como en la (fig. C).
Tomamos el cincel y lo ponemos de forma vertical y al observar la punta, tiene que estar perfectamente horizontal.
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
IMPORTANTE:Cuando esmerilamos y pulimos la punta, tengamos mucho cuidado de no redondear ni deformarla.
SEMILLA DE MELÓN ASPEREADO:
Repetimos los mismos pasos y medidas que el Semilla de melón liso, solo sorteamos el pulido de la punta, a este juego vamos a texturar, para ello usamos una lima vieja de grano grueso, sobré la cual golpeamos el cincel con ayuda de un martillo, girándolo sobre su eje, (fig. A).
Para terminar, quitamos la rebaba de los bordes que se formo por los golpes.
3° PARTE, CINCELES PARA MODELAR
En esta parte vamos a fabricar 4 juegos de 2 cinceles cada uno, utilizados para el modelado y acabado de nuestros trabajos, el Tiralíneas bombé liso, Tiralíneas liso, Tiralíneas aspereado, Bolita, Ojo de gallo y a todos estos vamos a sumar un Punto para cincelar.

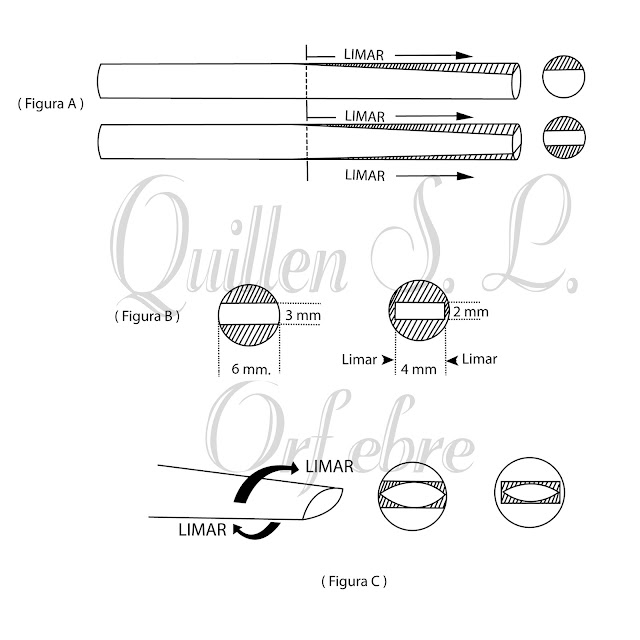

Para comenzar vamos a reducir dos laterales perfectamente enfrentados, desde la mitad hacia uno de los extremos (fig. A), es muy importante hacerlo parejo para que nos quede bien centrado y al momento de golpear, el cincel corra bien.
Ahora tomamos uno de los cinceles y reducimos los otros dos laterales, (fig. B) tienen que quedar estas dos medidas 6mm x 3mm / 4,5mm x 2mm.
Tomamos el cincel y lo ponemos de forma vertical y al observar la punta, tiene que estar perfectamente horizontal.
Una vez que tenemos las dos medidas procedemos a dar forma a las puntas, redondeamos de forma generosa, primero el ancho del cincel y luego el costado, observemos la (fig.C).
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta también pasar un esmeril 400 en este caso es necesario sostener el esmeril en la palma de la mano y frotar la punta del cincel para que se redondee, finalizamos dando brillo con un cuero y diamantina de la misma forma.
TIRALÍNEAS LISO:
Para comenzar vamos a reducir dos laterales perfectamente enfrentados, desde la mitad hacia uno de los extremos (fig. A), es muy importante hacerlo parejo para que nos quede bien centrado y al momento de golpear, el cincel corra bien.
Ahora tomamos uno de los cinceles y reducimos los otros dos laterales, (fig. B) tienen que quedar estas dos medidas 5mm x 2mm / 4mm x 1,8mm.
Tomamos el cincel y lo ponemos de forma vertical y al observar la punta, tiene que estar perfectamente horizontal.
Una vez que tenemos las dos medidas procedemos a dar forma a las puntas, matamos y redondeamos los ángulos pero mucho más suave que en el Tiralíneas bombé, observamos la (fig.C).
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
TIRALÍNEAS LISO:
Para comenzar vamos a reducir dos laterales perfectamente enfrentados, desde la mitad hacia uno de los extremos (fig. A), es muy importante hacerlo parejo para que nos quede bien centrado y al momento de golpear, el cincel corra bien.
Ahora tomamos uno de los cinceles y reducimos los otros dos laterales, (fig. B) tienen que quedar estas dos medidas 5mm x 2mm / 4mm x 1,8mm.
Tomamos el cincel y lo ponemos de forma vertical y al observar la punta, tiene que estar perfectamente horizontal.
Una vez que tenemos las dos medidas procedemos a dar forma a las puntas, matamos y redondeamos los ángulos pero mucho más suave que en el Tiralíneas bombé, observamos la (fig.C).
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta es necesario también pasar un esmeril 400 y para finalizar dar brillo con un cuero duro y diamantina.
TIRALÍNEAS ASPEREADO:
Repetimos los mismos pasos y medidas que el Tiralíneas bombé liso, solo sorteamos el pulido de la punta, a este juego vamos a texturar, para ello usamos una piedra de amoladora, sobré la cual golpeamos el cincel con ayuda de un martillo, girándolo y marcando bien la forma bombé, (fig. A).
Para terminar, quitamos la rebaba de los bordes que se formo por los golpes.
CINCEL BOLITA:
Para fabricar este juego nos podemos ayudar de una agujereadora de banco, el primer cincel lo dejamos como está de 6 mm reducimos los otros dos de forma pareja, 4mm / 2mm. (fig. A)
Una vez que tenemos las tres medidas procedemos a dar forma a las puntas, redondeamos de forma generosa, siempre parejo como en la (fig. B).
El último paso consiste en esmerilar todo el cincel para sacar las rayas gruesas, con esmeril 320 o similar, pero en la punta también pasar un esmeril 400 en este caso es necesario sostener el esmeril en la palma de la mano y frotar la punta del cincel para que se redondee, finalizamos dando brillo con un cuero y diamantina de la misma forma.
CINCEL OJO DE GALLO:
Para fabricar este juego nos podemos ayudar de una agujereadora de banco, el primer cincel lo dejamos como está, de 6 mm reducimos los otros dos de forma pareja, 4mm / 2mm. (fig. A)
Una vez que tenemos las tres medidas procedemos a dar forma a las puntas, para eso nos ayudamos de una fresa bolita, marcamos en la punta del cincel, el centro y lo fresamos, para que nos quede una especie de cuenco. (Fig. B )
IMPORTANTE:
Si no tenemos una fresa, podemos ayudarnos con unas mechas bien afiladas, pero estas tienen que ser de la misma medida que la punta del cincel.
OTROS CINCELES
TEMPLADO:
Una vez que tenemos nuestros cinceles terminados, procedemos a darle dureza en la punta, esto nos permitirá tener una vida útil sin que se deforme por la continua fricción de los metales.
1° Paso:Colocamos el cincel sobre un ladrillo refractario, dejando la punta fuera de este. Enfrentada al pico del soplete. ( Fig. A )
2° Paso:
Calentamos la punta del cincel hasta obtener un color naranja amarillento, solo en la punta ( Fig. B )
3° Paso:Cuando se logra este color, se toma el cincel con una pinza del extremo contrario y se lo sumerge rápidamente en un balde con agua fría. ( Fig. C )
IMPORTANTE:Después de templar algunos cinceles, controlar que el agua se mantenga fría si es necesario cambiarla.
4° Paso :Verificamos que el cincel tenga la dureza deseada, tomamos una lima y la pasamos cerca de la punta, si la lima resbala es una señal de que está bien templado de lo contrario repetir los pasos. Solo queda limpiar y lo hacemos con un esmeril en los laterales.
